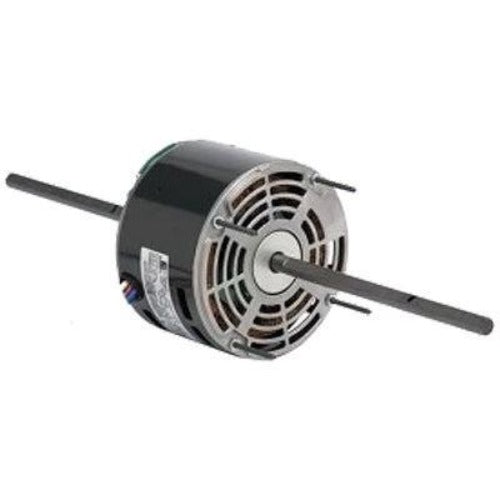

NAL1056, 1/2Hp, 1075 RPM, 115 V, 1 Ph, 60 Hz, Open Air Over (OAO), Frame 48, K055RHE2140011B

This single‑phase permanent‑split‑capacitor (PSC) fan and blower motor is designed for HVAC and elevator traction applications, offering three‑speed operation in a compact 48 frame with open air‑over enclosure.

KEY FEATURES

• Model: NAL1056

• Product Type: Electric Motors

• Horsepower: 0.5 Hp (0.4 kW)

• Voltage: 115 V @ 60 Hz

• Speed: 1075 RPM

• Frame: 48

• Enclosure: Open Air Over (OAO)

• Service Factor: 1.00

• Poles: 6

• Number of Speeds: 3

• Insulation Class: B

• Thermal Protection: Automatic Reset

• Rotation: CCW Lead End

• Bearings: Ball

• Ambient Rating: 40 °C

• Run Capacitor Rating: 10 µF at 370 V

• Shaft Dimensions: 8.1 in × 1/2 in × 8.5 in

• Stator Diameter: 5.5 in

• Stack: 2.25 in

• Diameter: 5.6 in

• Capacitor Required (not supplied): 7.5 µF‑370 V

This motor's compact open‑air design and three‑speed PSC configuration make it well‑suited for HVAC blower and elevator drive applications where reliable, multi‑speed airflow control is required.

CROSS REFERENCE

• 323P285 / 324P121

• F48C17A02 / F48E66A01

• RA1056 / SA1056 / 0544

• HC43FE230 / HC43WE701 / P257X062

• K55HXBNW2309 / K55HXBNW3803

• K55HXDFG2178 / K55HXNRE7085

• 3136 / K5824

• 7126-1566 / 7126-2080 / D760

• 8746460131

• 5KCP38PG121 / 5KCP38PG123 / 5KCP38PG124

• 2362SX

• X062
