KB ELECTRONIC  |  SKU: EMN-016595

8832, KB Electronics, SIMG, (8832), Signal Isolator Board, 0-100VDC, 0-200VDC, 4-20mA

$251.02

8832, KB Electronics, SIMG, (8832), Signal Isolator Board, 0-100VDC, 0-200VDC, 4-20mA is backordered and will ship as soon as it is back in stock.

shipping

Estimate shipping

Description

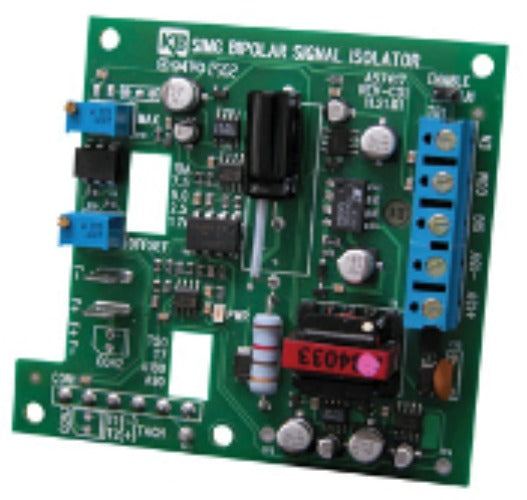

8832, KB Electronics, SIMG, (8832), Signal Isolator Board,

  • 8832
  • PRINTED CIRCUIT BOARD
  • SIMG BIPOLAR SIGNAL ISOLATOR
  • PLUGS ON TOP OF KBMG
  • ENABLE JUMPER
  • FIELD ADJUSTABLE

The SIMG Barrier Terminal Board Signal Isolators convert standard KBIC and KBMM controls to an isolated input. By using external resistors, the input signal can be changed to 0-100VDC, 0-200VDC and 4-20mA. The output voltage is 0-10VDC which can be rescaled via the built-in Min and Max trimpots. Selectable AC line jumpers allow the SI-5 and SI-6 to be used either with 115 or 230VAC controls. Installation is made by simply mating the unit to the speed control via the built-in quick-connect terminals. Models where used: KBMG



L'isolateur de signal bipolaire SIMG (prises sur le dessus du KBMG) est utilisé pour isoler, amplifier et conditionner les signaux de tension CC de n'importe quelle source (alimentations, moteurs, générateurs de tachymètre, transducteurs et potentiomètres) pour contrôler le variateur régénératif KBMG-212D (P / N 8831). De plus, il fournit une entrée isolée pour la direction du moteur et une alimentation isolée pour le fonctionnement du transducteur ou du potentiomètre. Les connexions d'entrée (+ 15V, -15V, SIG, COM et EN) sont effectuées via un bornier à barrière et sont isolées de la ligne CA et du câblage du moteur.

Le SIMG est calibré en usine pour accepter une tension d'entrée de signal de -10 V à + 10 V CC. Les trimpots OFFSET et MAX sont fournis afin de recalibrer le SIMG pour une application spécifique.

FONCTIONNALITÉS:  Potentiomètres multi-tours pour le réglage de la vitesse OFFSET et MAX Accepte une large gamme de signaux d'entrée de tension LED d'indication de mise sous tension (PWR) Le bornier à barrière facilite le câblage (amovible) Housse de protection pour plus de sécurité
