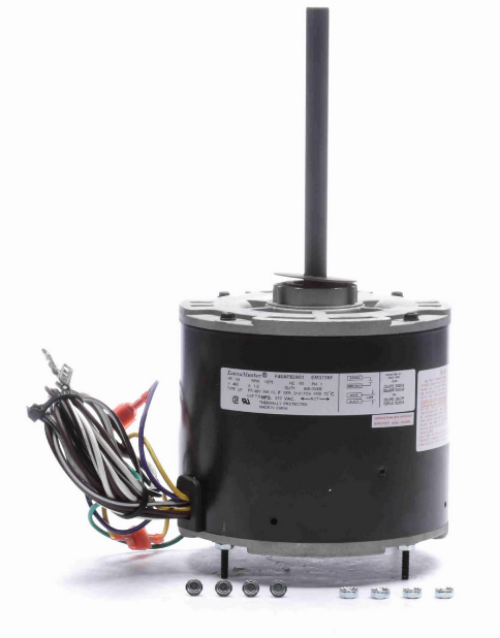

EM3736F, 1/4 Hp, 1075 RPM, 460 V, 1 Ph, 60 Hz, TEAO, Frame 48Y

This single‑phase condenser fan motor delivers 0.25 Hp at 1075 RPM, designed for air‑over cooling applications in HVAC systems. It features a totally enclosed air‑over (TEAO) enclosure, automatic thermal protection, and reversible rotation for versatile installation.

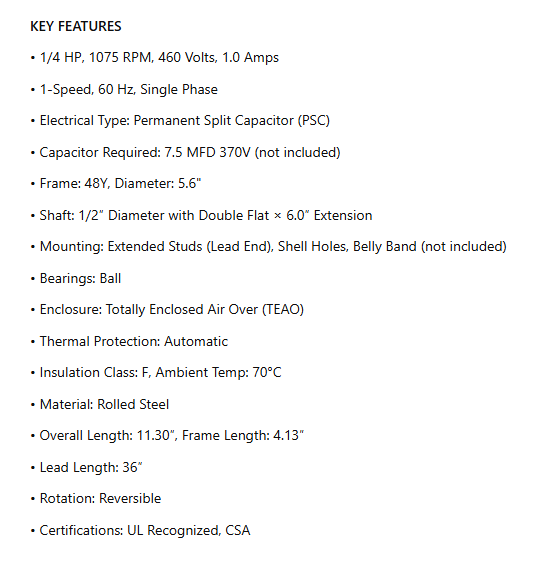

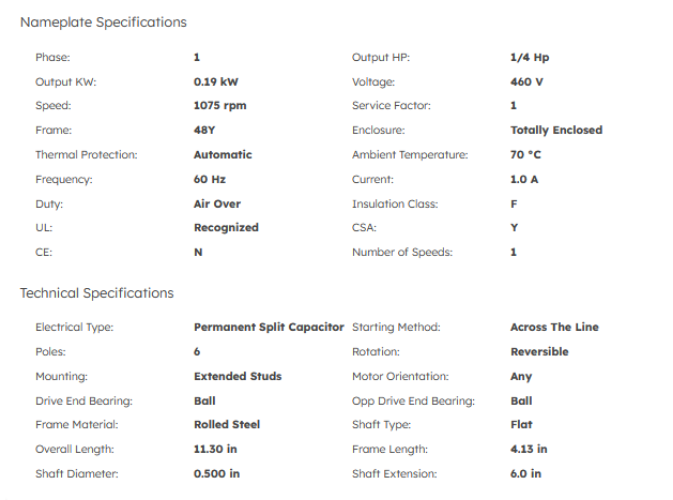

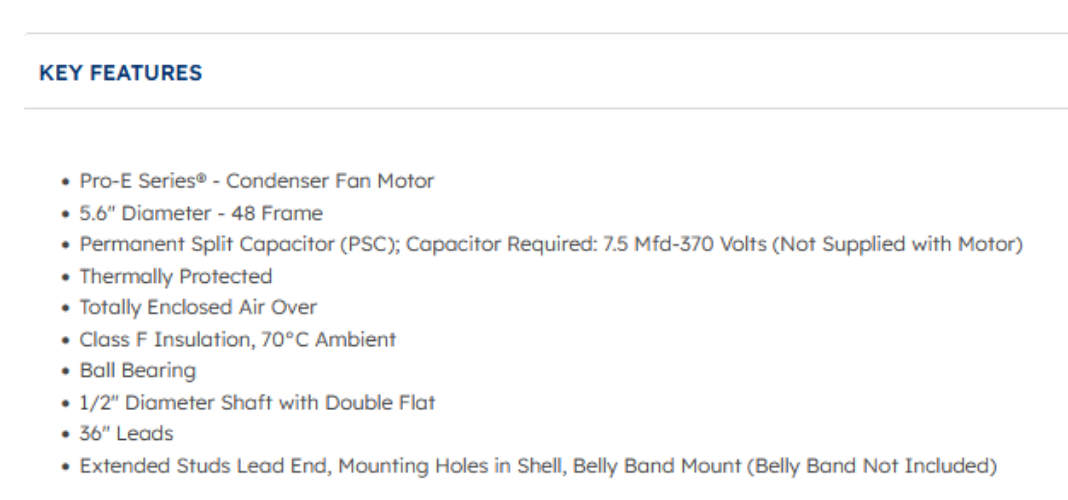

KEY FEATURES

• Model: EM3736F

• Product Type: Condenser fan motor

• Horsepower: 1/4Hp (0.19 kW)

• Voltage: 460 V @ 60 Hz

• Speed: 1075 RPM @ 60 Hz

• Frame: 48Y

• Enclosure: Totally Enclosed Air Over (TEAO)

• Service Factor: 1

• Current: 1.0 A

• Duty: Air Over

• Insulation Class: F

• Thermal Protection: Automatic

• Electrical Type: Permanent Split Capacitor (PSC)

• Rotation: Reversible

• Mounting: Extended Studs (lead end)

• Bearings: Ball

• Frame Material: Rolled Steel

• Shaft: Flat, 0.500 in diameter × 6.0 in extension

• Number of Speeds: 1

• Ambient Rating: 70 °C

• Certifications: UL Recognized, CSA

The motor’s reversible rotation and automatic overload protection make it a reliable choice for HVAC condenser fan applications, while its compact TEAO design ensures durability in demanding environments.

CROSS REFERENCE

• FEH1026SF

• X456

• 3736H
